來源：發布時間：2020-08-01 10:18:43點擊率：

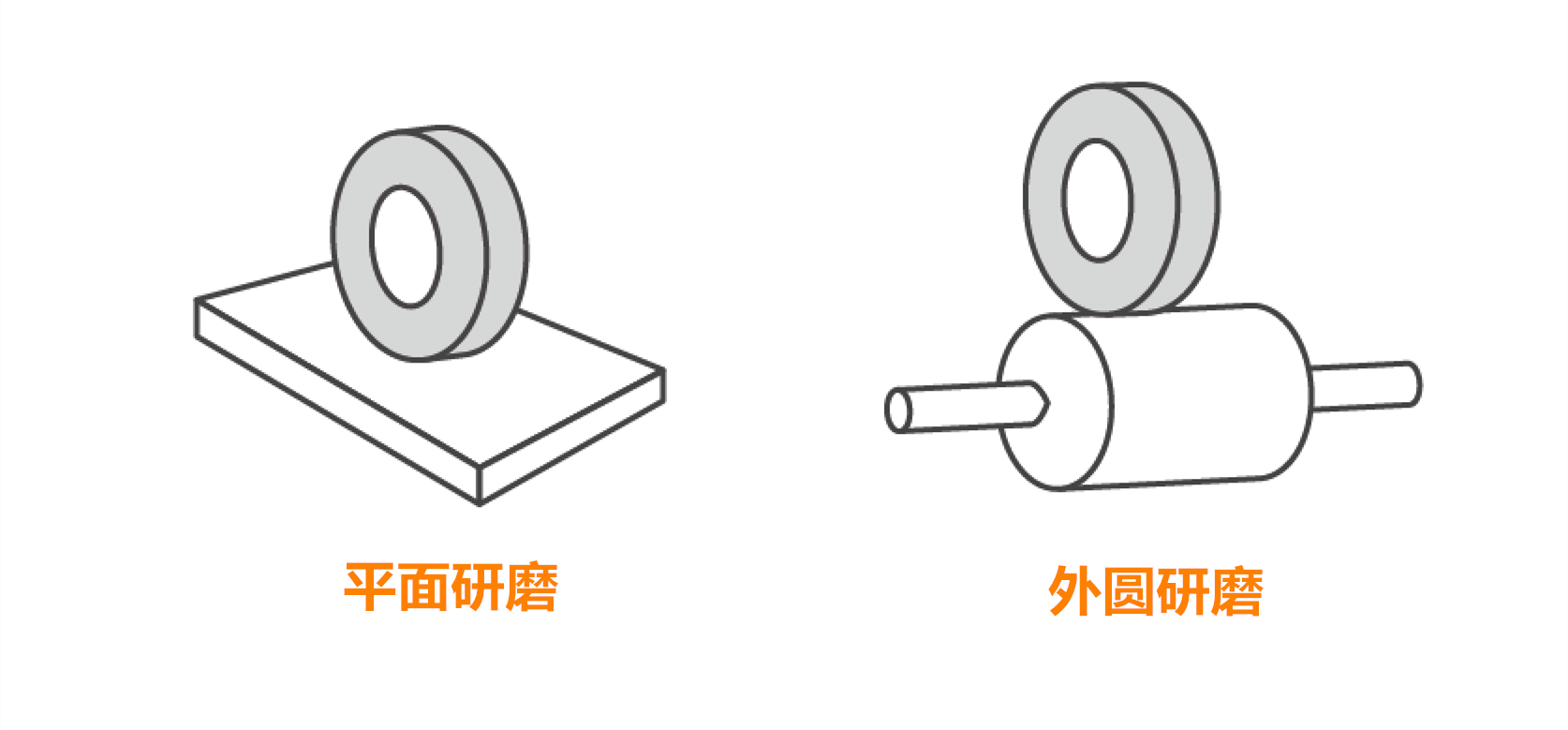

如圖所示：以下兩種研磨方式,在相同材質和條件下,哪種研磨的阻力可能比較大呢?

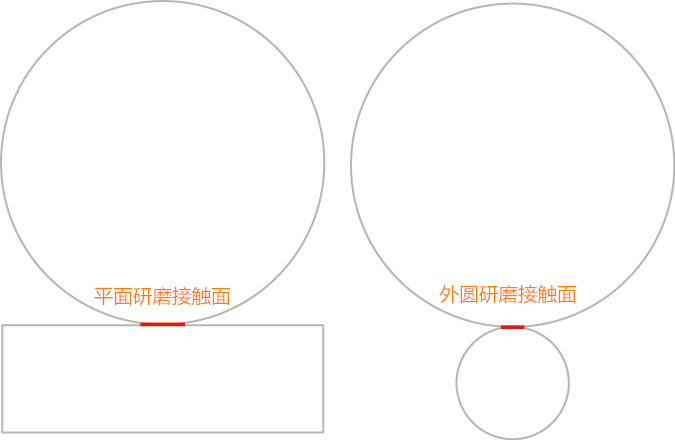

平面研磨時與外圓研磨時，我們看下圖,便可以直觀的知道:兩個相同直徑的圓型,接觸平面的面積較大,而接觸圓型的面積較小。
若是以計算公式來看:紅色字體標識的是同樣直徑之砂輪在外圓、平面研磨時,所得的接觸面積。
結果同樣是:平面研磨>外圓研磨
|
|
砂輪直徑 |
砂輪厚度 |
工件直徑 |
砂輪轉數（mm/min) |
工件轉數（mm/min) |
進刀量 |
接觸弧長 |
接觸面積(m㎡) |
|
外圓研磨 |
355 |
32 |
50 |
3600 |
36 |
0.01 |
0.669 |
21.397 |
|
|
510 |
100 |
300 |
1800 |
18 |
0.01 |
1.388 |
138.811 |
|
內圓研磨 |
25 |
20 |
35 |
2000 |
20 |
0.01 |
0.945 |
18.895 |
|
|
75 |
38 |
100 |
1800 |
18 |
0.01 |
1.749 |
66.476 |
|
平面研磨 |
205 |
19 |
|
2000 |
20 |
0.01 |
1.446 |
27.476 |
|
|
510 |
100 |
|
1800 |
18 |
0.01 |
2.281 |
228.090 |
因此,因?yàn)槠矫嫜心サ慕佑|面積較大,相對于外圓研磨,研磨阻力也會更大一些。(單看接觸面積,其他條件相同的狀況下)就像是一根針要刺進手心,要比一百根針同時刺進手心要容易得多了。就是因?yàn)榻佑|面積小,阻力也較小的緣故。

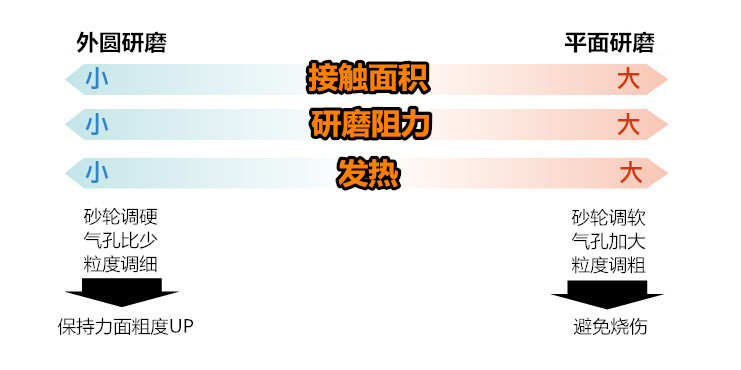

接觸面積和研磨的開系那知道接觸面積的大小與阻力有相關,對于研磨有什么幫助呢?如果同一顆砂輪,應用在接觸面積不同的研磨上,就會有以下的研磨差異:
這樣的差異對研磨結果有很大的影響,特別是阻力大容易發熱這部分。另外再提一下,如果是「外徑大的砂輪」也會比「外徑小的砂輪」接觸面積大、研磨阻抗大喔!(如下圖)
結論研磨這門學問是車一松動全身,雖然可能覺得差沒多少,但在微觀的世界里卻是極大的差異。研磨條件的差異會影響砂輪的選擇。光是平面、外圓研磨方式就可能有極大的差異,更何況其他條件的變化呢!
